Więcej niż stopnie
32 kanały stałonapięciowe + 2 tory cyfrowe — możesz dodać np. linię świetlną na ścianie.
Jak to działa
⚙️
Wybierz barwę
Sterownik obsługuje taśmy MONO analogowe oraz cyfrowe.
🎛️
Ustaw ilość stopni
Wybór w zakresie 8–32 kanałów, po jednym na każdy stopień.
📏
Zamontuj taśmę
Użyj 2 żyłowych przewodów między każdym ze stopni a sterownikiem.
🔌
Podłącz zestaw
Połącz zasilacz, sterownik kaskadowy, czujniki ruchu oraz taśmy LED.
Zobacz, jak działają czujniki ruchu
Naciśnij czujnik, aby zapalić światło z odpowiedniej strony.
Światło automatycznie zgaśnie po ustawionym czasie w odwrotnej kolejności.
Rozbudowa i elastyczność
Prosty system, który rośnie razem z instalacją.
CASCADE: łączysz dwa
Konstrukcja CASCADE pozwala spiąć dwa urządzenia — idealne dla długich schodów i trudnych kształtów.
Otwarte wejścia 5V
Podłączysz też inne czujniki (np. laserowe) o napięciu 5 V — bez zamykania się na jeden scenariusz.
Czujniki i sterowanie
2 czujniki ruchu
- Wejście z góry i z dołu
- Start sekwencji z właściwej strony
- Naturalne „podążanie” za ruchem
Dwa wejścia PIR umożliwiają sterowanie w obu kierunkach — schody reagują na każdy krok z góry i z dołu.
2 włączniki zwierne
- Podłącz przyciski zamiast PIR
- Idealne tam, gdzie ruch bywa „fałszywy”
- Natychmiastowe uruchomienie kaskady
W miejscach, gdzie czujniki ruchu mogą być problematyczne, wejścia CASCADE pozwalają podłączyć przyciski i uruchamiać sekwencję ręcznie.
Czujnik zmierzchu
- Światło tylko, gdy jest ciemno
- Regulowany próg detekcji światła (10–200 lux)
- Bez niepotrzebnego świecenia w dzień
Czujnik zmierzchu z regulowanym progiem (10–200 lux) sprawia, że oświetlenie zapala się tylko wtedy, gdy jest potrzebne.
Bezpieczeństwo i trwałość
Zabezpieczenia
Autotest po uruchomieniu
Szybka weryfikacja poprawności działania sterownika.
Ochrona przed przegrzaniem
Sterownik reaguje na nadmierną temperaturę, chroniąc elektronikę i instalację.
Ochrona przed zwarciem
Minimalizuje ryzyko uszkodzeń przy błędzie montażu lub awarii przewodów.
Wyłączenie pojedynczego kanału
Każdy z kanałów można dezaktywować, jeśli ulegnie awarii.

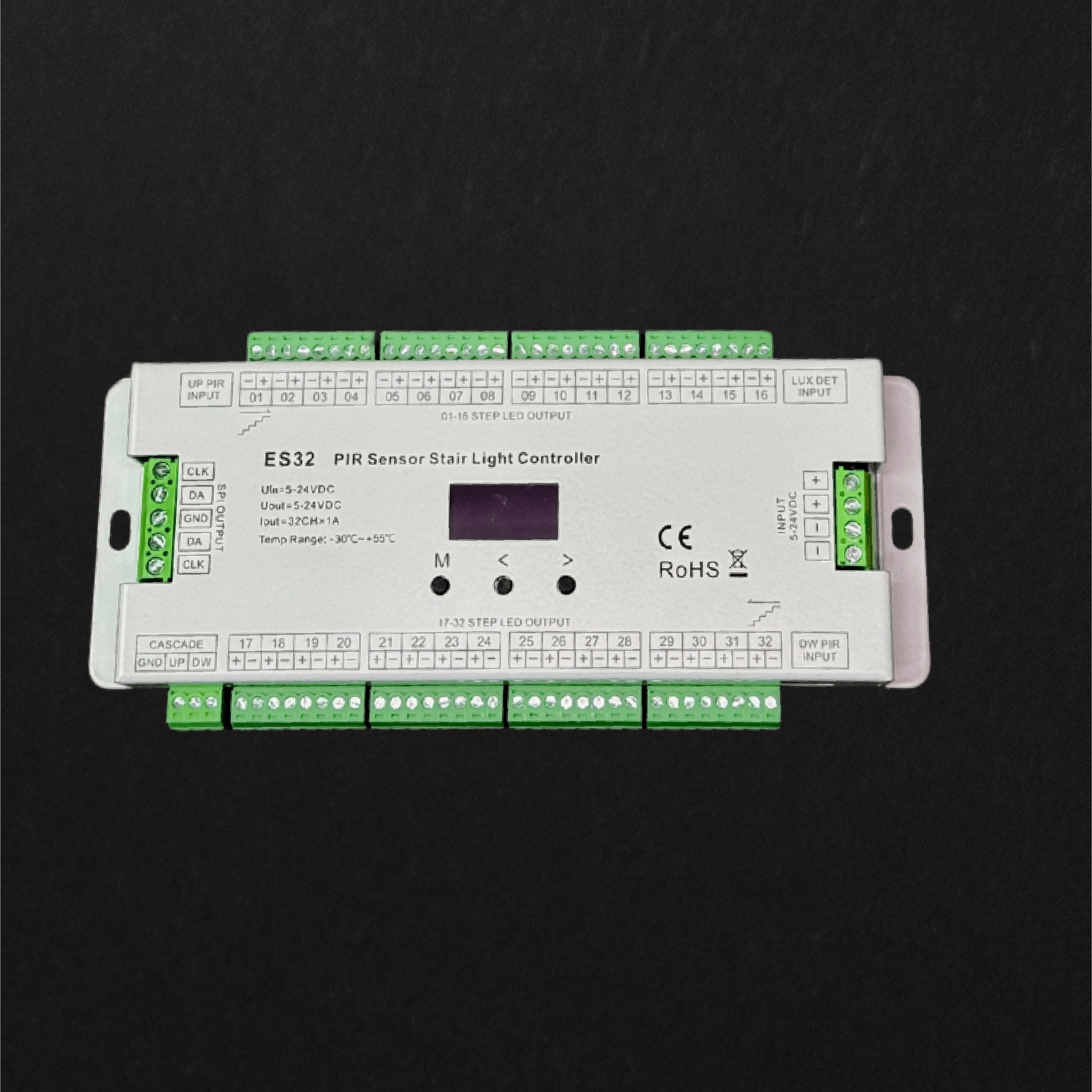

Specyfikacja techniczna — sterownik kaskadowy
| Napięcie wejściowe | 5–24 V DC |
| Typ wyjścia | Stałe napięcie + SPI |
| Liczba kanałów / prąd wyjściowy | 32 CH, 1 A na kanał |
| Napięcie wyjściowe | 32 × (5–24) V DC |
| Moc wyjściowa | 32 × (5–24) W |
| Wymiary (D × S × W) | 200 × 90 × 70 mm |
| Waga | 0,66 kg |
| Klasa szczelności | IP20 |
| Temperatura pracy | −30 °C – +55 °C |
| Temperatura obudowy (max) | +85 °C |
| Kąt detekcji | 30° ± 10° |
| Odległość detekcji | ≤ 3 m |
| Normy EMC | EN IEC 55015, EN IEC 61547 |
| Normy bezpieczeństwa | EN 61347‑1/‑2, EN 62493 |
| Certyfikaty | CE, RoHS |
| Gwarancja | 5 lat |
